SOLUZIONI ADAS

SISTEMI CALIBRAZIONE ADAS

Sistemi di Calibrazione

  • RCCS (Radar and Camera Calibration System)
  • CCS (Camera Calibration System)
  • Riflettore per Calibrazione Radar Blind Spot
  • Kit Telecamere 360°
  • Kit Night Vision
  • Kit ADAS TRUCK

Descrizione

Calibrazione di telecamere e radar per i sistemi avanzati di assistenza alla guida. I sistemi ADAS (Advanced Driver Assistance Systems), progettati per garantire sicurezza e comfort alla guida, sono sempre più diffusi sui veicoli di ultima generazione, comprese le utilitarie. Pensiamo, ad esempio, alla frenata di emergenza autonoma, al controllo assistito della velocità, al mantenimento della corsia, al riconoscimento dei pedoni e della segnaletica stradale, solo per citarne alcuni. TEXA, per aiutare i professionisti della riparazione negli interventi su questi sofisticati dispositivi di sicurezza attiva, ha sviluppato un’offerta completa, modulare e multimarca in grado di rispondere alle diverse esigenze degli attori del mercato, siano essi specialisti della sostituzione vetri, carrozzieri oppure officine multimarca.

Sistemi elettronici di assistenza alla guida, che possono essere tarati con i sistemi TEMA sono  ad esempio:

  • Riconoscimento segnaletica stradale
  • Avviso di superamento corsia
  • Sistema di visione notturna
  • Parcheggio assistito
  • Telecamera a 360 gradi
  • Rilevazione angolo cieco (blind spot)
  • Avviso di collisione posteriore
  • Frenata di emergenza
  • Controllo adattativo velocità di crociera

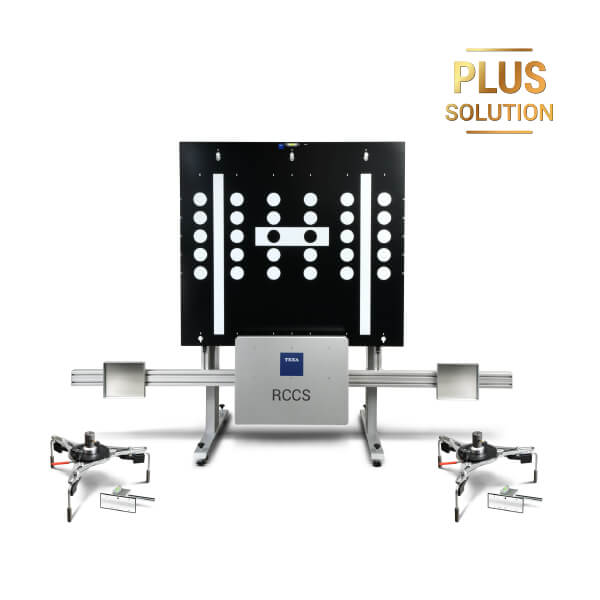

RCCS: Sistema di Calibrazione Multimarca per Radar e Telecamere

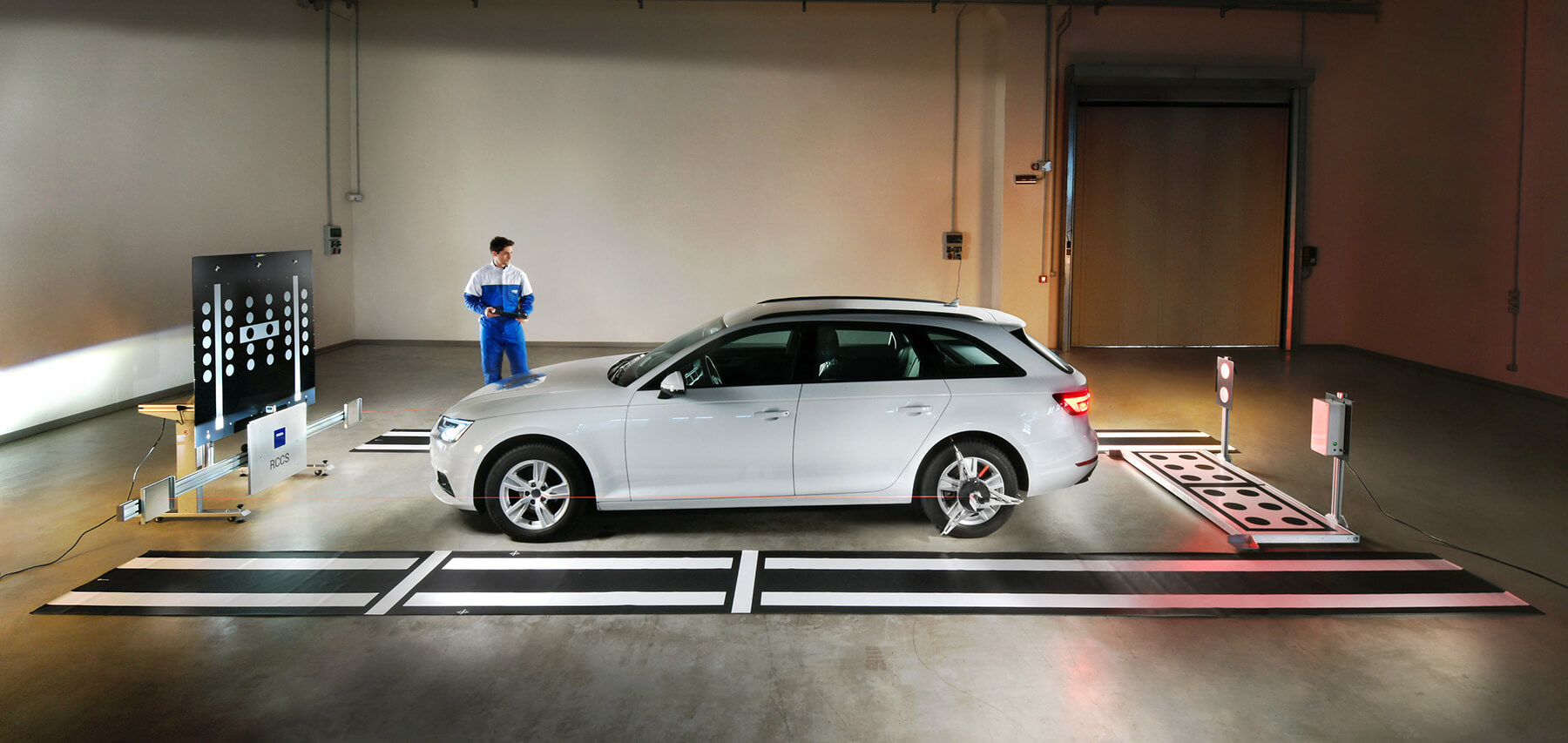

RCCS (Radar and Camera Calibration System) è la soluzione completa e professionale che TEXA ha messo a punto, in particolare, per il mondo delle carrozzerie e delle officine multimarca, ideale per effettuare tutte le operazioni di calibrazione delle telecamere e dei radar. RCCS è composto da un robusto supporto principale, regolabile elettricamente in altezza e facile da spostare all’interno dell’officina grazie alle sue ruote pivottanti, una barra di regolazione equipaggiata con un piatto riflettente scorrevole e due specchi, due pratiche griffe autocentranti con un innovativo sistema di aggancio istantaneo alla ruota complete di puntatori laser e scala graduata che assicurano la massima precisione in fase di allineamento del veicolo. Questa dotazione tecnologica permette di posizionare RCCS con grande facilità, assoluta precisione ed in totale sicurezza, nel rispetto delle normative previste dai differenti costruttori. RCCS necessita per funzionare di una diagnosi di ultima generazione TEXA (NEMO, Axone 5, TXTs o NanoS su PC) che guida nel coretto posizionamento della struttura, esegue la procedura di calibrazione e emette il report che certifica l’avvenuta calibrazione. La dotazione può essere completata dai pannelli per la calibrazione delle telecamere posteriori e dal tappeto per la calibrazione delle telecamere 360° e le strutture riflettenti per la calibrazione dei radar posteriori per il blind spot (angolo cieco).

CCS: kit Multimarca per la Calibrazione delle Telecamere

Se un tempo, in caso di rottura o danneggiamento del parabrezza, era sufficiente procedere alla sua sostituzione, oggi, con la presenza contigua di telecamere adibite all’assistenza alla guida, è necessario anche la loro calibrazione.  CCS (Camera Calibration System) è composto da un robusto supporto sul quale vanno a posizionarsi i diversi pannelli suddivisi per marca messi a disposizione da TEXA. CCS prevede anche l’impiego di un tappeto graduato e di due sostegni per la centratura dell’asse sulle ruote tramite livelle laser. CCS necessita per funzionare di una diagnosi di ultima generazione TEXA (NEMO, Axone 5, TXTs o NanoS su PC) che guida nel coretto posizionamento della struttura, esegue la procedura di calibrazione e emette il report che certifica l’avvenuta calibrazione. E una soluzione di base estremamente semplice da utilizzare, maneggevole e facilmente trasportabile, anche all’esterno dell’officina.  CCS è perfetto per quanti non possano destinare in modo permanente un’area della propria officina alle sole operazioni di calibrazione telecamere in quanto, una volta terminato il lavoro tutta la struttura può essere smontata e riposta comodamente in un piccolo spazio. La dotazione può essere completata dai pannelli per la calibrazione delle telecamere posteriori e dal tappeto per la calibrazione delle telecamere 360°.

Riflettore per calibrazione radar blind spot

Si tratta di una struttura indispensabile per effettuare la calibrazione dei radar a ultrasuoni presenti su veicoli dei marchi HYUNDAI, HONDA, KIA, LEXUS, MAZDA, MITSUBISHI, SUBARU, TOYOTA. È costituito da un cono riflettore metallico, da un laser e una dima goniometrica che ha la funzione di indirizzare l’operatore verso il corretto posizionamento del cono piramidale. Il riflettore sviluppato da TEXA è flessibile perché può essere utilizzato sia per i radar anteriori, sia per quelli laterali e posteriori. Necessita per funzionare di una diagnosi di ultima generazione TEXA (NEMO, Axone 5, TXTs o NanoS su PC) che guida nel coretto posizionamento della struttura, esegue la procedura di calibrazione e emette il report che certifica l’avvenuta calibrazione.

Pannelli di calibrazione telecamere CAR

I pannelli sono perfettamente integrabili con i sistemi RCCS e CCS. Verifica la copertura ADAS completa e sempre aggiornata su:

www.texa.com/adas

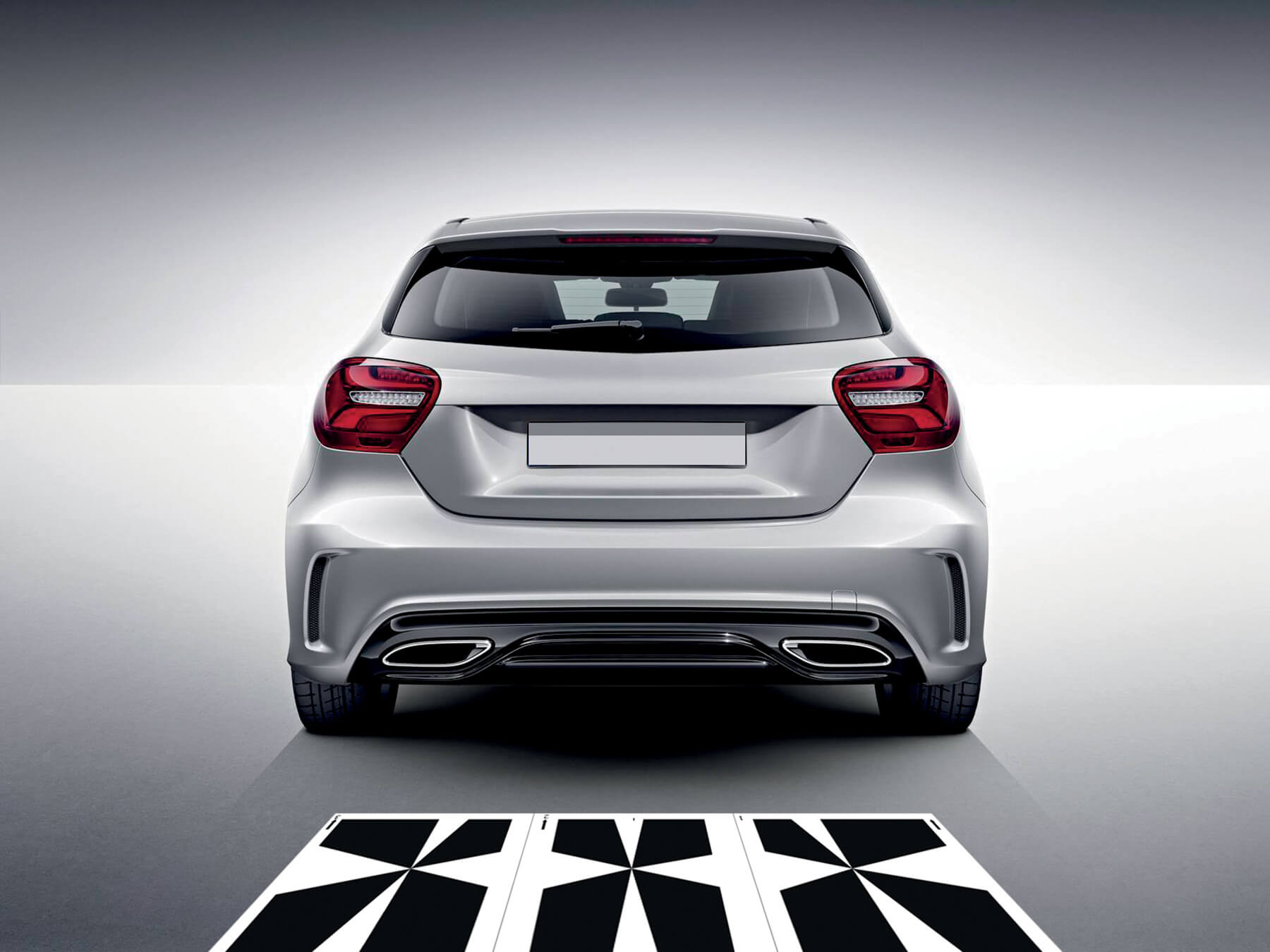

Calibrazione Telecamere 360°

Sempre più diffuse le telecamere 360° sono un insieme di 4 telecamere che permettono un visione “dall’alto” del veicolo. Questi sistemi vengono utilizzati ad esempio come ausilio al parcheggio o per il parcheggio autonomo. Se le telecamere anteriori e posteriori si calibrano con gli appositi pannelli, quelle laterali posizionate ad esempio nel gruppo degli specchietti retrovisori, necessitano in alcuni casi (es. gruppo VAG e Mitzubischi) di appositi Tappeti di Calibrazione. Naturalmente la funzione è supportata dalle autodiagnosi di ultima generazione TEXA (NEMO, Axone 5, TXTs o NanoS su PC) che guidano nel coretto posizionamento dei tappeti, eseguono la procedura di calibrazione.

Calibrazione Telecamere Night Vision

Alcune vetture, ad esempio del gruppo MB, montano sistemi agli infrarossi per la Visione Notturna. TEXA ha sviluppato appositi emettitori IR che permettono di calibrare anche questi sistemi. Naturalmente la funzione è supportata dalle autodiagnosi di ultima generazione TEXA (NEMO, Axone 5, TXTs o NanoS su PC) che guidano nel coretto posizionamento dell’emettitore, eseguono la procedura di calibrazione e preparano il report che certifica l’avvenuta calibrazione.

Abbinamento perfetto con il software IDC5

Le soluzioni ADAS di TEXA, utilizzate in combinazione con il software di diagnosi TEXA IDC5, permettono di portare a termine tutte le operazioni in poco tempo ed in modo intuitivo. L’applicativo, infatti, fornisce specifici help di diagnosi redatti per ciascuna marca/modello, con le istruzioni (come altezza del pannello, distanza dal veicolo, allineamento, ecc.) per il corretto posizionamento della struttura di calibrazione, guidando passo-passo attraverso tutte le fasi di lavoro. Al termine della taratura, inoltre, è possibile stampare un report da consegnare al cliente con l’evidenza delle operazioni effettuate. Con la versione IDC5 68 sono state introdotte per su Axone Nemo ulteriori aiuti attraverso schede riassuntive (DASHBOARD) che mostrano attorno all’immagine della vettura tutti i sistemi ADAS e ne indicano lo stato di calibrazione utilizzando un codice semaforico (verde calibrato, rosso non calibrato).

La potenza è nulla senza il controllo: Call Centre TEXA e Corsi di Formazione MotorDATA

Il CALL CENTRE TECNICO di TEXA ti mette a disposizione una linea telefonica specifica per aiutarti nella calibrazione dei Sistemi ADAS. I clienti abbonati al servizio TEX@INFO Call Center, potranno perciò avvalersi del supporto dei nostri operatori qualificati che li guideranno passo passo nelle procedure di regolazione e taratura delle telecamere e dei radar. Inoltre i tecnici di MotorDATA srl sono sempre a disposizione per darti un supporto sia in remoto che di persona in caso di difficoltà.

MotorDATA srl dispone di un Centro di Formazione TEXA EDU HI-TECH a Cinisello Balsamo e con i suoi formatori eroga CORSI DI FORMAZIONE SPECIFICI PER LA CALIBRAZIONE DEI SISTEMI ADAS ( Telecamere e Radar) con sessione sia teorica che pratica. Obbiettivi del corso ADAS sono:

  • Conoscere le caratteristiche tecniche e le modalità di funzionamento dei sistemi avanzati di supporto alla guida e le modalità di funzionamento, la posizione e le funzionalità delle tecnologie coinvolte RADAR, LIDAR, telecamera, camera a infrarossi, sensori a ultrasuoni.
  • Conoscere il funzionamento dei sistemi Park Assist, Lane Departure Warning, Adaptive Cruise Control, Forward Collision Warning, Adaptive High Beam Control, Pedestrian Detector, Blind Spot Detection, Park Assist, Night Vision
  • Essere in grado di effettuare le procedure di diagnosi e ricerca guasti mediante l’ausilio dello strumento di diagnosi
  • Effettuare calibrazioni statiche e dinamiche con l’ausilio della strumentazione tecnica e dell’autodiagnosi sia di Radar che di Telecamere.

Consulta il calendario dei nostri corsi.
